Архитектурный план — что это такое?

Что нам стоит дом построить? Нарисуем, будем жить… Это маленькое детское стихотворение Самуила Яковлевича Маршака кратко и емко описывает всю суть работы архитекторов и проектировщиков. В строительстве первичен дух. Сначала всегда рождается образ или идея, а уже потом она принимает материальные формы. Перед тем как построить дом, надо придумать его и воплотить проект на бумаге. Это очень ответственное и далеко не самое простое дело.

Что такое архитектурное проектирование

Архитектор — создатель и творец, именно он продумывает все детали будущего здания, а затем с помощью специальных программ переносит свои задумки на экран монитора. Так составляется архитектурный проект. Он включает в себя разработку чертежей, планов, эскизов и документации для строительства.

Одним из важнейших этапов архитектурного проектирования является составление планов. Это основа, на которой базируется весь дальнейший процесс. Первоначально разрабатывается архитектурный план, а потом уже согласно ему — строительный.

Что представляет собой архитектурный план

Архитектурный план — основа всего проекта. В нем должны быть представлены технические характеристики здания, его основные параметры и размеры. Это документ, который должен составляться с учетом требований и к содержанию, и к оформлению.

Этапы составления проекта

Разработка архитектурного плана дома состоит из следующих этапов:

• определение предназначения будущего сооружения, то есть необходимо определить, какими качествами должен будет обладать объект;

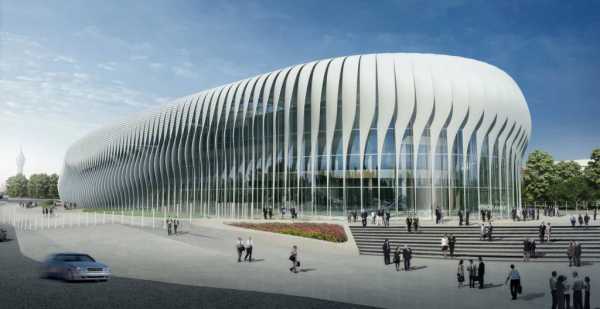

• проектирование внешнего вида здания, его фасадов;
• выбор системы коммуникаций;
• разработка внутреннего декора помещений, отделки.

Важно также обращать внимание на ландшафтный дизайн. Будущее здание должно органично вписываться в окружающую среду, а не вступать с ней в диссонанс.

Как разобраться в архитектурном плане

На самом деле, не надо быть строителем или архитектором, чтобы разобраться в чертеже.

Архитектурный проект оформляется в соответствии с установленными нормами и правилами: ЕСКД (единой системой конструкторской документации) и СПДС (системой проектной документации для строительства). Он является полноценным документом, поэтому имеет четкую структуру:

Первая страница — титульный лист. На нем указывается название проекта, разработчик, дата, адрес будущего объекта. Здесь все просто и понятно.

Каталог плана. Это своеобразное содержание всей работы, в котором указывается количество страниц проекта (иногда их название), масштаб, расшифровка аббревиатур.

План расположения будущего объекта, то есть просто карта местности, где изображены соседние города и прилегающие автомагистрали.

Планировка территории. Это результаты топографической съемки, обозначение зданий, подлежащих сносу, и коммуникационных систем.

Архитектурные планы: что они включают

Архитектурные листы нумеруются по порядку (А001, А002 и так далее). В них описываются измерения поэтажных планов, размеры стен, секций и прочее. Для того чтобы понять, что написано в архитектурных листах, нужно будет сначала разобраться со строительным планом:

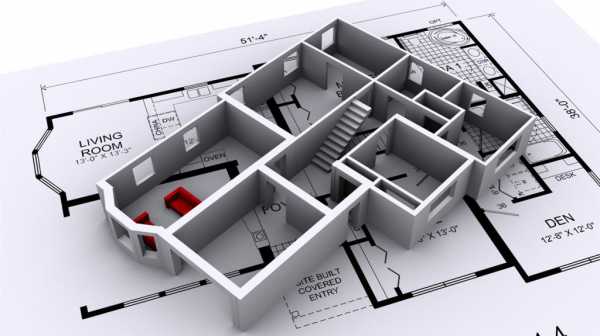

Планы этажей здания. Чтобы получить это изображение, надо мысленно разрезать здание. Все, что попадет в секущую плоскость, будет представлено на чертеже. Поэтому поэтажные планы позволяют определить расположение оконных и дверных проемов, лестниц, перегородок, капитальных стен. Также на чертежах обычно указываются размеры этих элементов.

Уровневые планы. На них указывается высота и типы потолков. Но такой план не всегда входит в проекты.

Кровельный план. Позволяет прочитать расположение элементов крыши.

План отделочных работ. В нем описываются материалы, которые будут использоваться при внутренних работах.

Ведомость оконных и дверных проемов. Здесь указывается количество дверей и окон, их размеры, материалы и прочее.

Фасад здания. Это изображение наружных стен дома, описание материалов, из которых они сделаны.

Это основные, но далеко не все типы архитектурных планов.

Разобраться в готовых чертежах непрофессионалам еще можно. Но разработать такой архитектурно-строительный план получится вряд ли. Поэтому лучше обратиться к инженерам-проектировщикам, людям с профильным образованием. Архитектурное бюро план здания предоставит любому клиенту. Этот документ необходим как на этапе строительства, так и для любых сделок с недвижимостью.

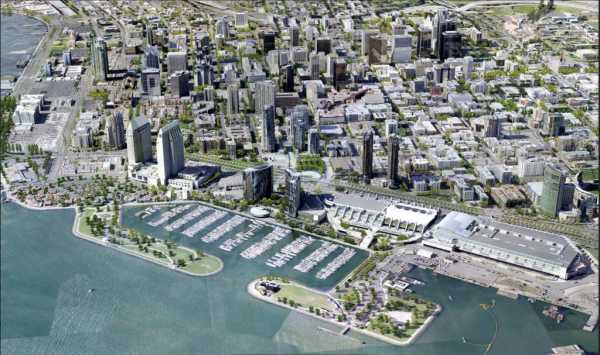

Архитектурный план города

Пробки в городе — результат недальновидности архитекторов и градостроителей. Для того чтобы избегать подобных проблем и достичь единства транспортной системы, грамотного расположения домов, тротуаров и улиц, и нужен генеральный план города. Намного приятнее гулять по населенному пункту, где дома расположены в определенной последовательности, все красиво и упорядоченно.

Существует даже понятие «архитектурно-пространственная композиция города». Суть ее в том, что дома и улицы в населенном пункте должны быть единым целым.

Архитектурный план города включает в себя улично-дорожную сеть, транспортные артерии, примерное расположение зданий, парков, скверов, бульваров и так далее. Проектировщики должны предвидеть и предотвращать массовые скопления людей в одной части населенного пункта и чрезмерную загруженность магистралей.

Создание архитектурных планов — деятельность непростая, но интересная. В разработке проектов принимает участие большое количество людей, все вносят какой-то вклад в общее дело, отдают частичку души. У истоков как простого маленького коттеджика, так и знаменитой башни Бурдж-Халифа стоят проектировщики — люди, которые придумывают мир вокруг нас. Вот такая удивительная это работа — «рисовать» дома.
